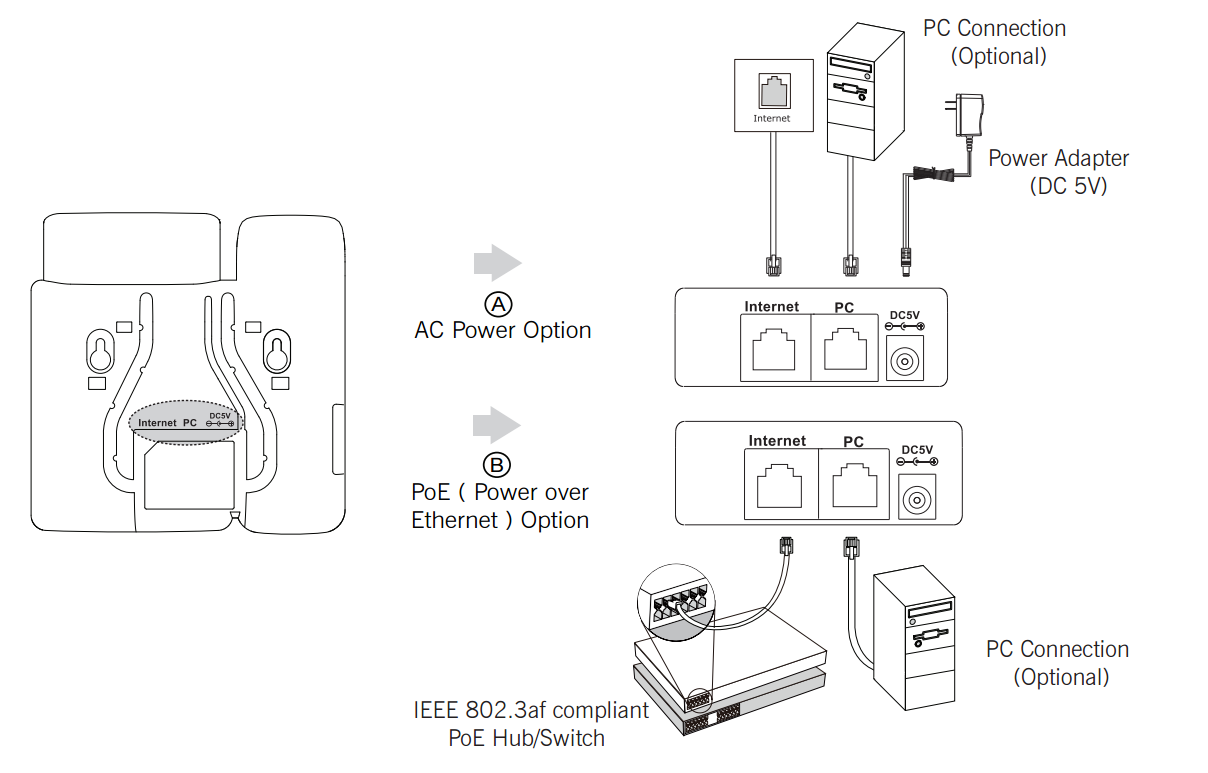

Set up thiết bị:

• Cắm nguồn

• Cắm dây mạng (cổng Internet)

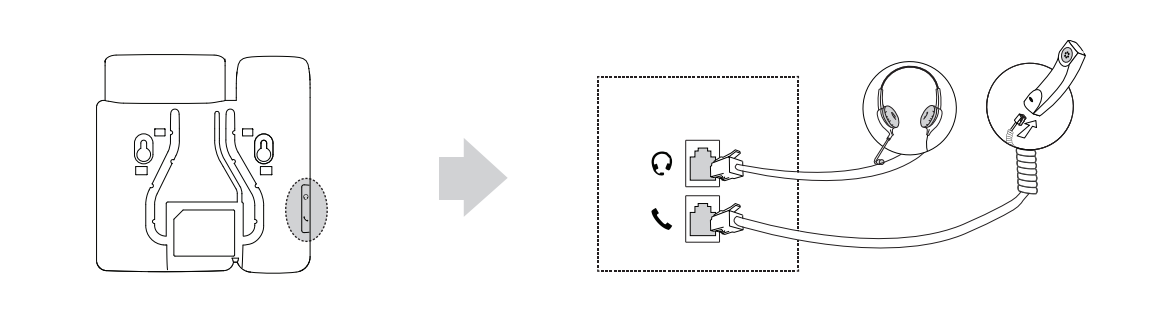

• Cắm handset, headset (Lưu ý cắm đúng cổng).

Network

Mặc định thiết bị sẽ dùng DHCP để lấy IP. Để xem được IP của thiết bị, vui lòng làm theo các bước sau:

Bước 1:

• Đợi thiết bị khởi động hoàn tất, hiển thị màn hình chính

• Chọn Menu trên thanh công cụ

Bước 2:

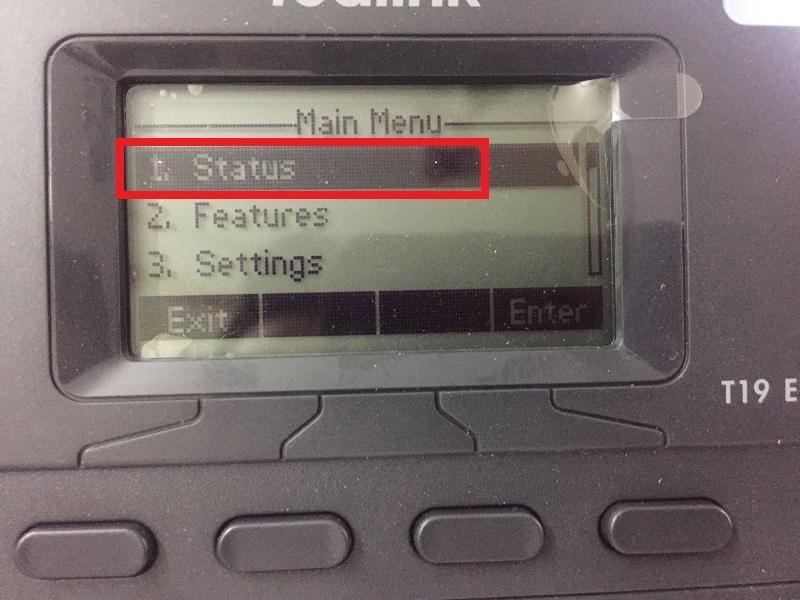

• Main Menu sẽ được hiển thị

• Chọn Status (hoặc nhấn phím 1 trên Dialpad)

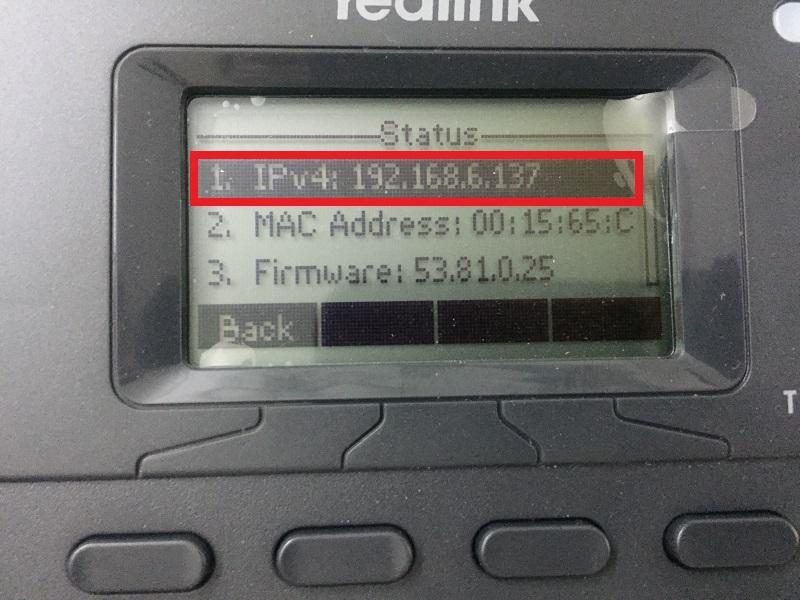

Bước 3: Kiểm tra địa chỉ IP của thiết bị IP Phone Yealink, như trong hình ví dụ bên dưới thì địa chỉ IP sẽ là 192.168.6.137

Cấu hình SIP account lên IP Phone

Với thông tin từ device account được tạo trên AntBuddy, ví dụ:

• Account Name: testing

• Authen ID: testing

• Authen Password: 123456

• SIP Server: qahtksungroup.anttel-pro.ab-kz-02.antbuddy.com

• Outbound Proxy: ab-kz-02.antbuddy.com

• SIP Transport: TCP



Thực hiện nhập thông tin này thiết bị IP Phone Yealink T19 E2 theo các bước sau:

Bước 1:

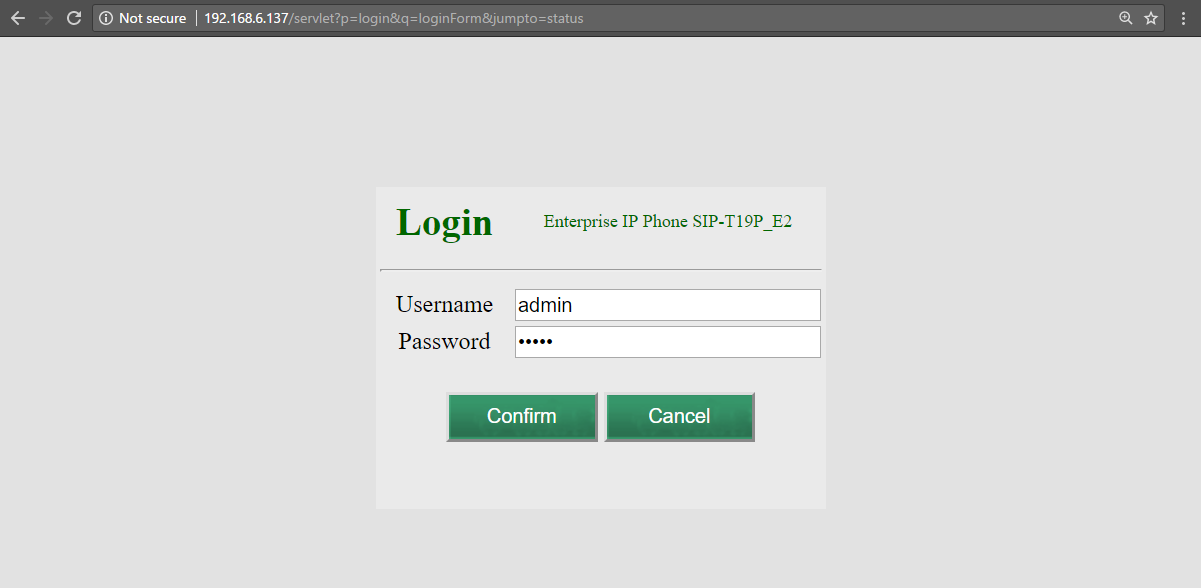

• Truy cập địa chỉ IP của IP Phone đã nhận trên trình duyệt web (browser), ví dụ ở đây là địa chỉ http://192.168.6.137

• Đăng nhập với username và mật khẩu mặc định là

• Username: admin

• Mật khẩu: admin

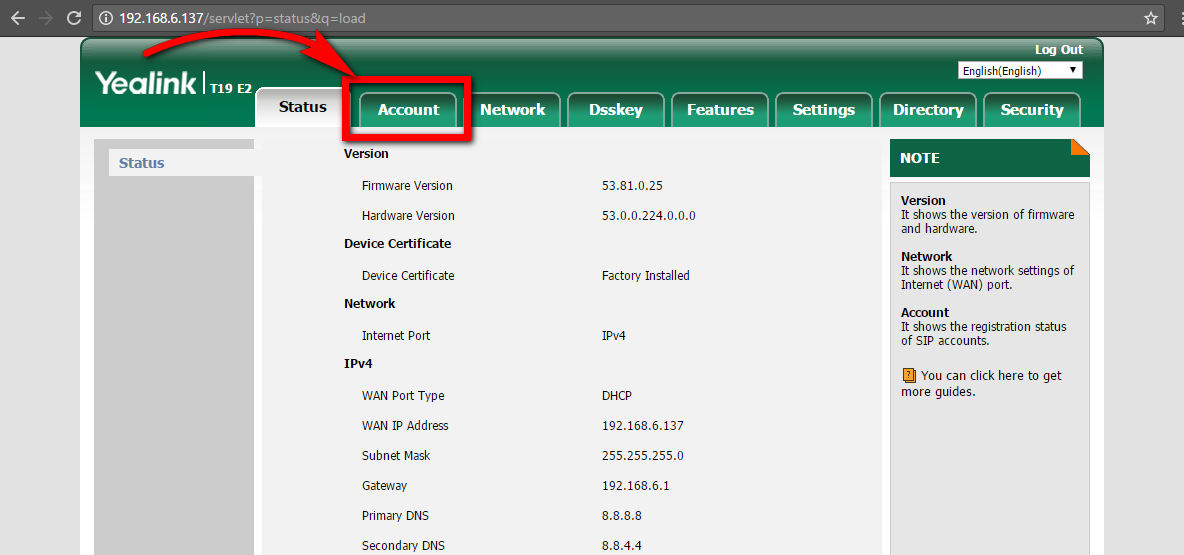

Bước 2: Chọn Mục Account

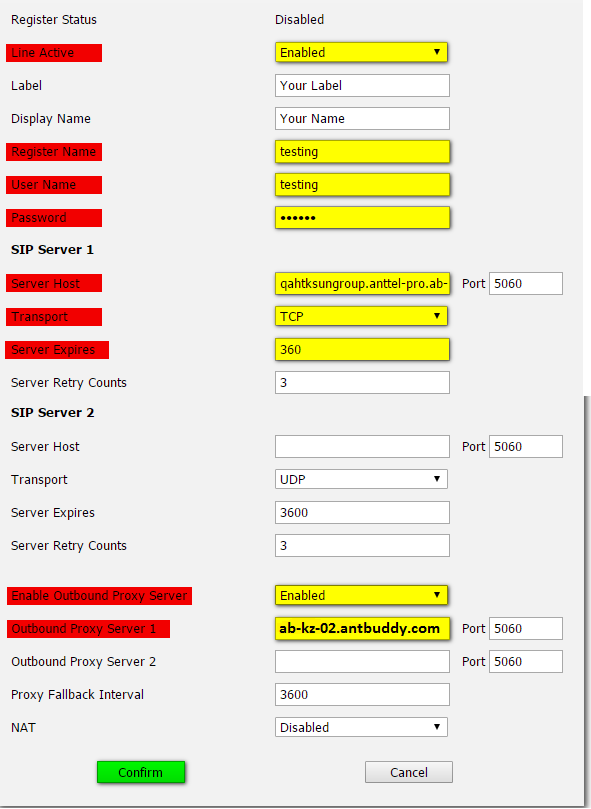

Bước 3: Nhập thông tin hình bên dưới, sau đó chọn nút Confirm.

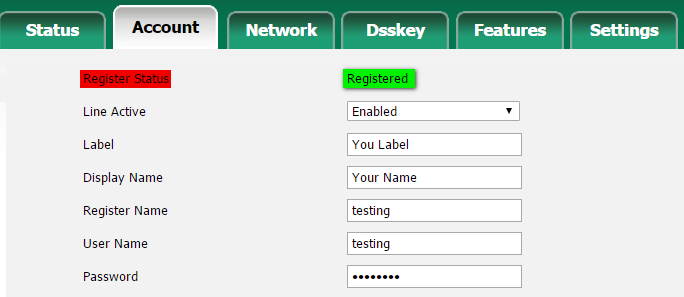

Bước 4: Sau khi chọn nút Confirm, kiểm tra thông tin đã được cập nhật (Registered), như hình là hoàn tất việc cấu hình thông tin lên IP Phone Yealink T19 E2

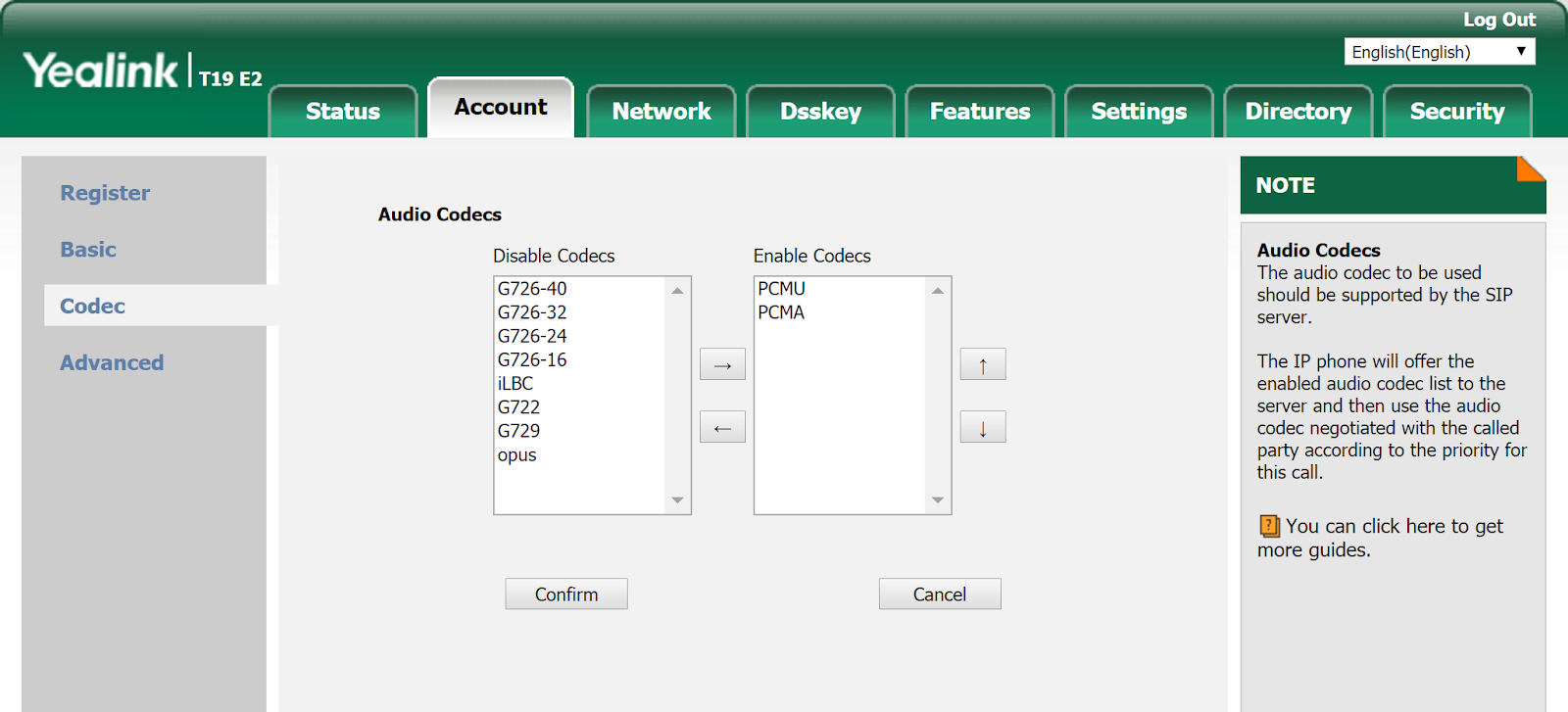

Bước 5: Chọn codec PCMU và PCMA là 2 codec chính cho điện thoại trong Account - Codec sau đó nhấn Confirm để lưu cấu hình

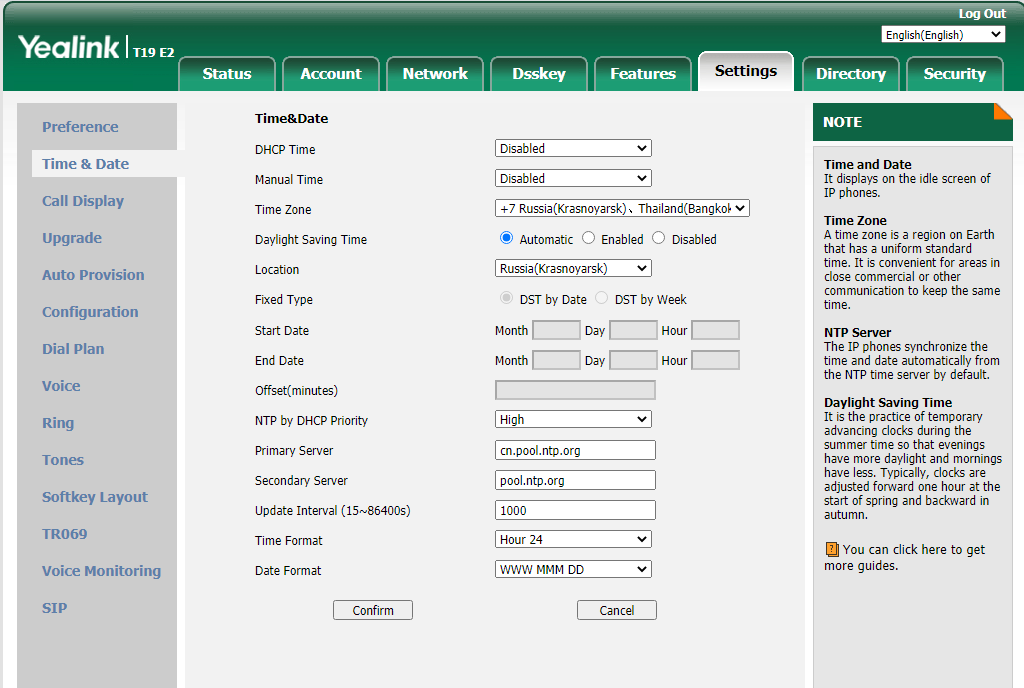

Bước 6: Chỉnh Time zone thành +7 trong Settings  - Time & Date , nhấn Confirm để lưu cấu hình

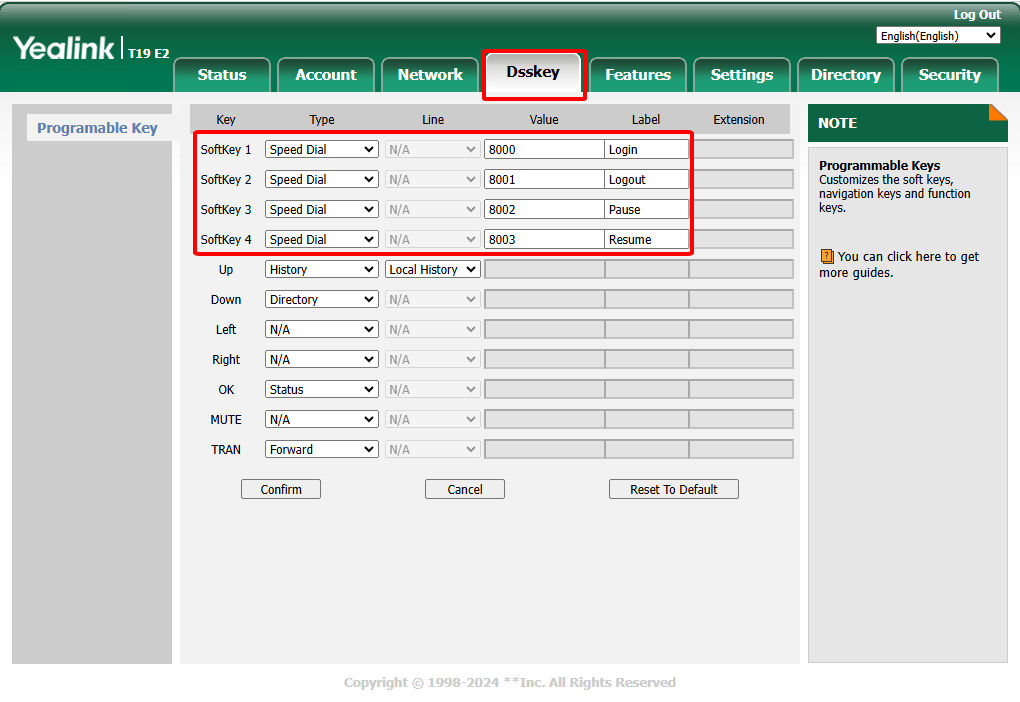

Bước 7:  Cấu hình Phím nhấn để thao tác hàng đợi (Nếu không dùng kịch bản có Queue thì có thể bỏ qua bước này)

Chọn Dsskey:

Trong SoftKey 1 , chọn Speed Dial -> Value: 8000 và Label: Login

Trong SoftKey 2 , chọn Speed Dial -> Value: 8001 và Label: Logout

Trong SoftKey 3 , chọn Speed Dial -> Value: 8002 và Label: Pause

Trong SoftKey 4 , chọn Speed Dial -> Value: 8003 và Label: Resume

Nhấn Confirm để lưu

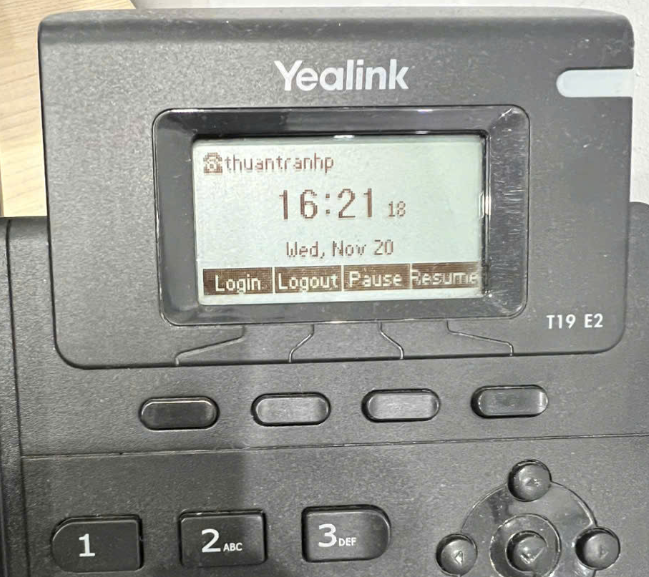

Màn hình IP Phone sau khi cấu hình
